i7 7700k和i7 8700k性能差距大吗?intel酷睿i7 8700K处理器评测(2)

发布于:2018-12-23 22:11来源:颜如 作者:颜如 点击:

根据Intel的说法,Coffee Lake处理器内部供电方案有变,所以Z370也做了相应的变化,针脚数量虽然不变,但针脚定义却有了变化。左图中的Kaby Lake仅有128个针脚是VCC核心供电,而右图中的Coffee Lake则有146个针脚是VCC供电,核心供电针脚有所增加,显然Z170/Z270支持CoffeeLake是毫无希望的。

i7 7700k和i7 8700k性能差距大吗?intel酷睿i7 8700K处理器评测

14nm工艺第三次改良

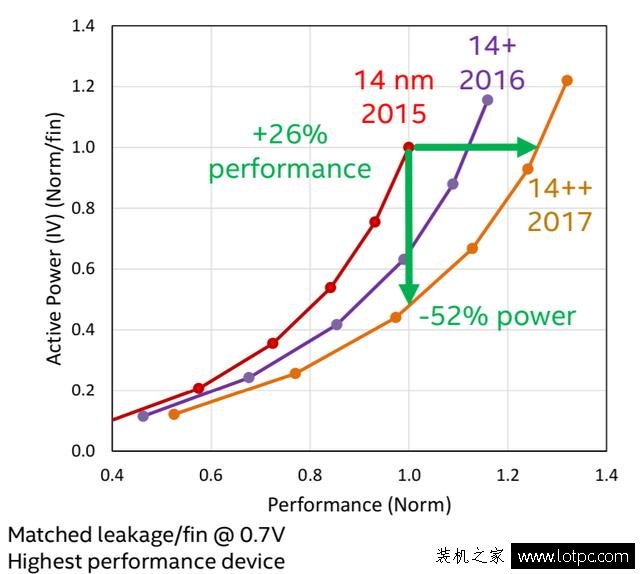

Coffee Lake处理器采用新一代的14nm工艺制造,从Broadwell算起,14nm已经经过了第三次改良,Intel把它叫做14nm++,并表示14nm++工艺相比初代14nm,同性能下功耗下降52%,同功耗下性能增加26%。

i7 7700k和i7 8700k性能差距大吗?intel酷睿i7 8700K处理器评测

晶体管制造工艺发展到现在,对于高性能PC处理器的需求来讲由于要考虑漏电、发热密度等问题,已经不是制程密度越大性能越高那么简单了,因此Intel很明智的在14nm节点上放慢了脚步,于是摩尔定律被废除,从而有了14nm+和14nm++两个改良版,相信在未来一段时间,14nm++会是PC桌面平台的最强制造工艺。而移动端,尤其是超低功耗的平台上,制程先进带来更高的集成度,其优势还是大于增加性能带来的负面作用,因此第一代10nm的Cannon Lake会最先出现在低功耗移动平台上,桌面版的9代酷睿还得再等待Intel把10nm慢慢煲熟。

14nm++准确的说是针对高性能处理器需求的改良,或者应该叫针对桌面PC的倾向性设计。Intel的前两代14nm和14nm+两栅极间距(Contact Poly Pitch,CPP)都是70nm,小于其他家的78-90nm,而14nm++的所谓改良主要体现在栅距增大至84nm,直接作用就是发热密度减小,漏电减少。从宏观来看,Coffee Lake 6C的Die Size并没有增大太多,为149平方毫米,而4C的Die Size也只是126平方毫米,比Kabylake只大了3平方毫米左右。

i7 7700k和i7 8700k性能差距大吗?intel酷睿i7 8700K处理器评测

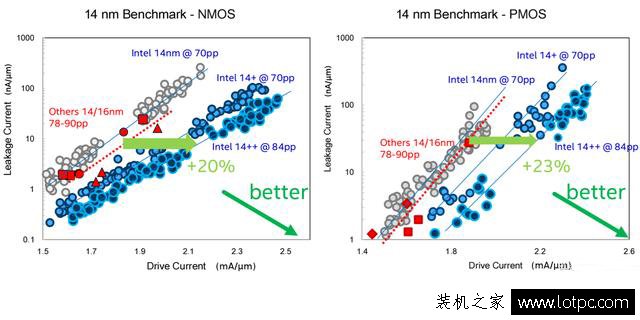

根据Intel自己的测试,前两代14nm所采用的70nm栅距,漏电表现已经比其他家要优秀,而14nm++把栅距增加至84nm之后,漏电分别比其他家要减少20%和23%。

事实上,无论是14nm还是10nm,Intel在同代工艺下的栅距都要比三星和台积电的要小,因为要优先抢占移动版的市场。以目前得到的消息来看,在10nm工艺上,Intel的栅距是54nm,而三星和台积电都是64nm左右。所以Intel真正厉害的地方不是抢着第一个上10nm工艺,而是在同制程下栅距比别家的小,同时漏电控制得更好,导致同性能下功耗比别家的低,并且只要想做,同功耗下可以把性能做得比别人的高。Intel也说了之后还会有10nm+和10nm++,看来还是再想玩一次14nm的套路,先把新的工艺做出来,然后再放大栅距,变成适合桌面版高性能的“改良版”制程。

测试平台

CPU:Intel Core i7 8700K

主板:GIGABYTE Z370

内存:G.SKILL F4-3200C14D-16GTZSW

显卡:Galaxy GTX 1080 HOF 8GB

硬盘:LiteOn ECE-800NAS

散热器:Corsair H110i GTX

电源:Enermax Revolution 85+ 1050w

CPU-Z识别主板与处理器基本信息。CPU-Z 1.81.0已经可以识别平台的全部信息,毕竟架构上没有什么太大区别。

i7 7700k和i7 8700k性能差距大吗?intel酷睿i7 8700K处理器评测
